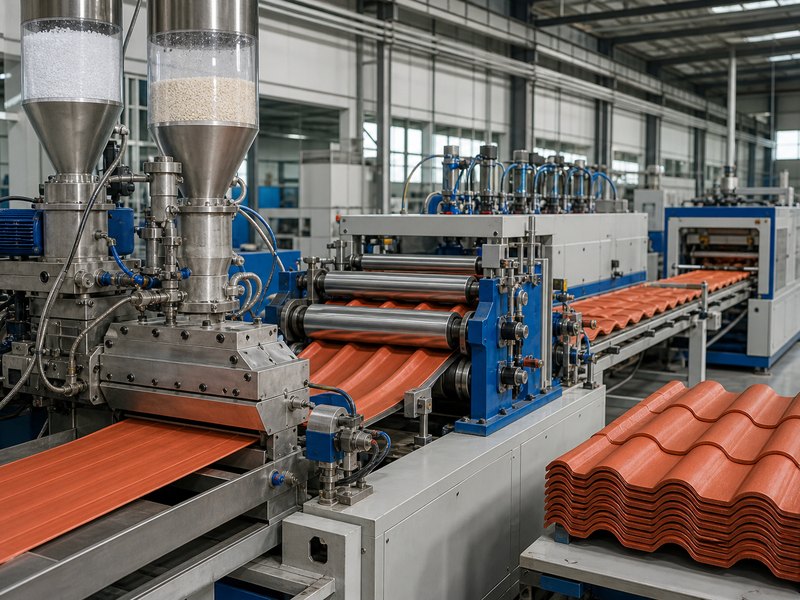

Fabrication de tuiles en résine synthétique ASA est un processus continu qui combine un corps en PVC-U avec une surface résistante aux intempéries en ASA, forme les deux matériaux en une feuille en couches, crée le profil du toit, le stabilise par un refroidissement contrôlé, et le coupe à longueur. La ligne peut sembler séquentielle, mais la cohérence du produit dépend de la synchronisation de toutes les étapes.
Le principal défi de la fabrication n’est pas simplement la fonte du plastique. Une tuile doit conserver son interface de couche, profil en largeur, étapes répétées sur toute sa longueur, dimensions, aspect de la surface, et réponse mécanique dans des limites contrôlées. Une perturbation à un stade se manifeste souvent par un défaut plusieurs mètres plus loin..
Qu'est-ce qui contrôle une tuile en résine synthétique ASA?
| Couche de contrôle | Question de fabrication | Preuve typique |
|---|---|---|
| Identité composée | Les matériaux ASA et PVC-U sont-ils conformes à la formulation et au lot approuvés ?? | Identité matérielle, enregistrements de lots, préparation contrôlée, et les chèques entrants pertinents |
| Fondre et interface | Les flux de fusion séparés atteignent-ils la filière dans un état stable et forment-ils une liaison continue ?? | Traiter les enregistrements, continuité des couches, uniformité de la surface, et inspection transversale |
| Géométrie | La section de vague et les marches répétées des carreaux sont-elles formées à la hauteur et à la profondeur prévues? | Jauges de profil, espacement des pas, largeur, couverture efficace, et géométrie des bords |
| Refroidissement et manipulation | La feuille se solidifie-t-elle sans distorsion emprisonnée avant la découpe et l'empilage? | Platitude, stabilité dimensionnelle, bilan de refroidissement, synchronisation du transport, et état de la pile |
| Vérification | La feuille finie peut-elle être retracée et évaluée au bon niveau de preuve? | Code de lot, dimensions, apparence, dossiers de tests, échantillons conservés, et statut de sortie |
Ces contrôles forment une chaîne. Un composé stable ne peut pas compenser un dé inégal. Une puce équilibrée ne peut pas empêcher la distorsion si le refroidissement tire une région plus rapidement qu'une autre.. Un carreau visuellement droit a encore besoin de matière, dimensionnel, et dossiers de traçabilité.
Comment sont préparés le corps en PVC-U et la surface en ASA?
La carrosserie commence normalement par un composé rigide à base de PVC plutôt que par de la résine pure seule.. Stabilisateurs, auxiliaires technologiques, modificateurs d'impact, pigments, charges, et d'autres ingrédients contrôlés peuvent modifier le flux, fusion, dureté, réponse à la chaleur, couleur, et le coût. Leur identité et leur proportion appartiennent à une formulation gérée.
La couche exposée utilise un matériau ASA sélectionné pour les surfaces extérieures.. ASA n'est pas un synonyme générique pour chaque capuchon coloré. OIN 19065 classe les matériaux d'extrusion ASA en fonction de leur composition et de leurs propriétés telles que l'écoulement à l'état fondu, Comportement adoucissant Vicat, résistance aux chocs, et module. Ce cadre prend en charge le contrôle des matériaux, mais il ne définit pas une formule de toiture complète.
Les mesures entrantes nécessitent également des limites. Les données de débit massique ou de débit volumique à l'état fondu peuvent aider à comparer des lots de thermoplastiques dans des conditions fixes. OIN 1133 note que son test utilise un cisaillement beaucoup plus faible que le traitement normal, le résultat ne peut donc pas reproduire l'histoire du matériau à l'intérieur d'une matrice de tuile. La température de ramollissement Vicat est également un indicateur matière maîtrisé, il ne s'agit pas d'une limite de service directe sur le toit ni d'une recette de formage.
Pour un Feuille de toiture ASA, la question utile n’est donc pas de savoir si l’ASA apparaît dans le nom du produit. L'usine doit conserver l'identité matérielle spécifiée, continuité superficielle, couleur, interface, et géométrie finie sous contrôle reproductible.
Comment la coextrusion crée-t-elle une feuille en couches?
La coextrusion maintient les matériaux ASA et PVC-U dans des chemins d'écoulement séparés jusqu'à ce qu'ils se rencontrent dans une filière ou un bloc d'alimentation spécialement conçu.. Chaque extrudeuse développe son propre flux de fusion. Les flux se rejoignent alors tandis que les deux surfaces restent capables de former une interface.
Un assemblage stable nécessite plus qu’une alimentation simultanée. L'équilibre du flux affecte la répartition des couches sur toute la largeur. L'historique de température et de séjour affecte l'état de fusion. Une contamination ou une alimentation instable peut interrompre l'interface. Un courant de surface qui fluctue peut créer des traînées, zones fines, ou variation de couleur même lorsque l'épaisseur totale de la feuille semble acceptable.
Le bord visible est utile car il peut révéler la continuité des couches et les variations brutes.. Cela ne peut pas prouver la force des liens, résistance aux intempéries, ou la composition de chaque couche à vue seule. Ces questions nécessitent des méthodes d'inspection ou de test définies et des échantillons traçables..
OIN 19065-2 et ISO 21306-2 expliquer également pourquoi la préparation des échantillons est importante. Les valeurs ASA et PVC-U dépendent de la manipulation, conditionnement, dimensions, procédure, et histoire thermale. Les données d'un échantillon de matériau standard ne doivent pas être attribuées silencieusement à un échantillon formé., tuile multicouche.
Comment se forme la géométrie des carreaux espagnols?
Un style espagnol Tuile en résine synthétique ASA contient une géométrie dans deux directions. Sur toute sa largeur, les crêtes et les canaux de drainage établissent la section continue du toit. Sur toute sa longueur, des marches surélevées répétées créent le rythme des carreaux et l'apparence de chevauchement.
Cette distinction est importante car une filière d'extrusion statique produit une section transversale continue. Il permet d'établir la répartition de la feuille dans le sens de la largeur, mais il ne peut pas créer à lui seul une forme qui change de manière répétée dans le sens de la machine.. L'équipement de formage synchronisé en aval doit créer les marches longitudinales des carreaux tandis que la feuille reste formable..
La vitesse de formage doit suivre la vitesse d’extrusion et de tirage. Si le timing dérive, l'espacement des pas peut changer. Si la pression ou la température diffère sur toute la largeur, un côté peut montrer une marche plus profonde ou des détails plus nets que l'autre. Si la feuille entre dans le premier avec une couche ou une répartition de température inégale, la surface peut s'étirer différemment sur les crêtes, casseroles, et coins de marche.
Le contrôle du profil nécessite donc plus que la largeur totale. Les contrôles utiles incluent la géométrie de la crête et du panoramique, pas de pas, profondeur de marche, forme à recouvrement latéral, rectitude des bords, couverture efficace, et la relation entre les éléments répétés et la longueur de coupe. Ces dimensions contrôlent la façon dont les feuilles successives s'alignent même lorsque chaque carreau semble acceptable isolément..
Pourquoi le refroidissement et le transport font-ils partie de la conception du produit?
La feuille formée quitte la zone chaude avant que son état dimensionnel final ne soit assuré. Le refroidissement élimine la chaleur et augmente la rigidité, tandis que les guides et les équipements de transport contrôlent le mouvement. Le processus doit restreindre la forme prévue sans geler les contraintes inégales dans le carreau..
Un refroidissement inégal peut contracter une surface ou un côté plus tôt que l'autre. Le résultat peut apparaître comme une courbure, torsion, soulèvement des bords, ou dérive de profil. Une traction excessive peut modifier les dimensions. Une traction instable peut varier l’espacement des marches ou perturber la couche alors qu’elle est encore chaude.
L’historique thermique reste important une fois que le carreau semble solide. OIN 21306-2 note que l'histoire thermique et les contraintes internes peuvent fortement influencer les propriétés thermiques et mécaniques des éprouvettes de PVC-U. Un carreau fini ajoute une courbure au profil, interfaces de couches, coupe, empilage, et les conditions de stockage à cet historique.
La découpe doit suivre le produit en mouvement sans entraîner ni écraser le profilé. Le contrôle de la longueur dépend normalement d'un signal de mesure synchronisé. Les carreaux fraîchement coupés ont alors besoin d'un support qui préserve leur forme. Un chaleureux, inégal, ou une pile surchargée peut enregistrer une distorsion qui n'existait pas au niveau du coupeur.
Quels contrôles de qualité appartiennent à chaque niveau de preuve?
Le contrôle qualité devient plus clair lorsque les preuves sont séparées par niveau. Les contrôles de matières premières caractérisent les composés contrôlés. Les enregistrements de processus décrivent les conditions utilisées pour fabriquer la feuille. Les contrôles du produit inspectent le carreau fini. Les preuves du système de toiture ajoutent des supports, chevauchements, attaches, pente, climat, et mise en place.
| Niveau de preuve | Ce qu'il peut soutenir | Ce qu'il ne peut pas prouver seul |
|---|---|---|
| Matière première | Identité du composé et propriétés des matériaux spécifiées selon des méthodes définies | Uniformité des couches, géométrie des carreaux, ou performances du toit |
| Processus | Conditions de production traçables et stabilité des variables contrôlées | Performance sans inspection calibrée ni test de produit |
| Tuile finie | Dimensions, apparence, continuité des couches, masse, et des résultats mécaniques ou climatiques définis | Chaque travée, attache, climat, charger, ou état d'installation |
| Assemblage du toit | Comportement du profil testé, prend en charge, articulations, attaches, et configuration | Implantations non testées ou durée de vie universelle |
Les tests de flexion illustrent cette limite. OIN 178 peut comparer des échantillons de plastique rigide dans des conditions contrôlées de flexion en trois points. Il indique également que la taille du spécimen, préparation, vitesse, et le conditionnement affecte la comparabilité, et que le résultat n'est pas un paramètre de conception structurelle. Une tuile profilée ou un toit installé nécessite des preuves qui préservent sa géométrie réelle et ses conditions de support..
L'altération de surface nécessite la même discipline. OIN 4892-2 contrôle la lumière à arc au xénon, humidité, température, humidité, et mouiller. Une telle exposition peut comparer la propriété ou le changement de couleur selon un cycle défini. Il ne se convertit pas automatiquement en une durée de vie universelle en extérieur. L’analyse HESU de décoloration de la couleur des tuiles en plastique explique pourquoi le matériau de surface, pigment, continuité des couches, traitement, climat, et le contexte d'installation restent connectés.
Que révèlent les défauts courants sur le processus?
| État observé | Domaines de processus à étudier | Preuves nécessaires avant une conclusion |
|---|---|---|
| Strie de couleur ou bande brillante | Alimentation en surface, dispersion de pigments, stabilité de fusion, distribution des matrices, ou contamination | Identité du lot, exemple de carte transversale, enregistrement de processus, et inspection des surfaces |
| Séparation des couches | Contamination des interfaces, compatibilité des matériaux, état de fusion, historique de résidence, ou joindre la pression | Localisation de la section, échantillon conservé, méthode de test d'interface, et fenêtre de production affectée |
| Marches de carrelage inégales | Ancien calendrier, balance de pression, température de la feuille, vitesse de transport, ou répartition de l'épaisseur entrante | Mesures de pas, carte de profil dans le sens de la largeur, et enregistrements de ligne synchronisés |
| Déformation ou soulèvement des bords | Déséquilibre de refroidissement, contrainte résiduelle, tirer l'alignement, empilage à chaud, ou stockage non pris en charge | Mesures de planéité au fil du temps, enregistrement de refroidissement, état de la pile, et historique de température |
| Bord coupé fragile | Variation composée, historique de traitement, état de refroidissement, état de coupe, ou échantillon de dommages | Comparaison par lots, inspection des bords, spécimens conditionnés, et contrôles mécaniques définis |
| Dérive en longueur | Encodeur, stabilité au transport, synchronisation des couteaux, ou bordereau de produit | Enregistrement de longueur séquentielle, historique de vitesse de ligne, et contrôle du système de mesure |
Un tableau des défauts restreint l'enquête; il n'identifie pas une cause à partir de la seule apparence. Plusieurs changements de processus peuvent produire des marques similaires, et une perturbation du processus peut créer plusieurs symptômes. La traçabilité transforme l'état visible en un intervalle de production défini qui peut être échantillonné et comparé.
Questions fréquemment posées
L'ASA est-elle mélangée à toute la tuile en résine synthétique?
Pas nécessairement. Dans une tuile coextrudée à face ASA, L'ASA forme la couche exposée aux intempéries tandis qu'un composé PVC-U forme la majeure partie du corps.. L'architecture exacte des couches doit provenir de la spécification du produit vérifiée.
La filière d'extrusion crée-t-elle la forme complète du carreau espagnol?
Il peut établir la section continue à travers la feuille. Les étapes répétées dans le sens de la production nécessitent un formage synchronisé en aval car une filière statique produit une section transversale constante..
Un bord en couches visible peut-il prouver la qualité de la coextrusion?
Cela peut révéler une continuité brute et une variation évidente à cet endroit. Cela ne peut pas prouver la composition, force de liaison, uniformité transversale, ou performances aux intempéries sans enregistrements ni tests définis.
Un test de matériau ASA prouve-t-il la durée de vie des tuiles?
Non. Les tests de matériaux caractérisent les échantillons contrôlés selon les méthodes indiquées. Géométrie des carreaux finis, répartition des couches, historique de traitement, prend en charge, attaches, climat, installation, et la maintenance ajoute des variables distinctes.
Conclusion technique: La fabrication de tuiles en résine synthétique ASA est mieux comprise comme un système de contrôle synchronisé. L'identité composée démarre le processus, mais la formation d'interface, géométrie de profil bidirectionnelle, historique de refroidissement, contrôle dimensionnel, et une vérification traçable déterminent si le carreau fini représente systématiquement le produit prévu.
